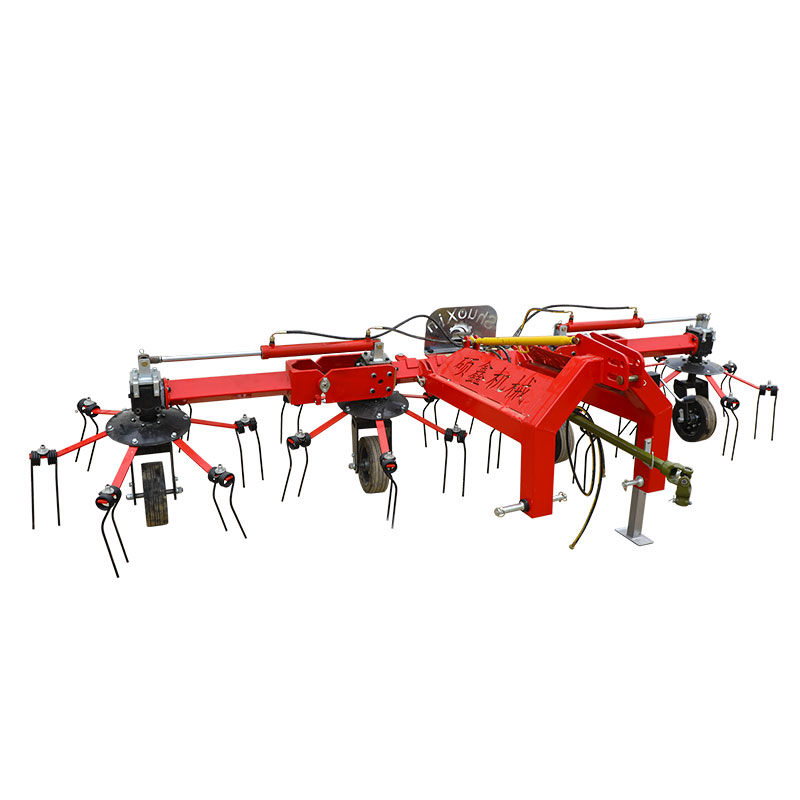

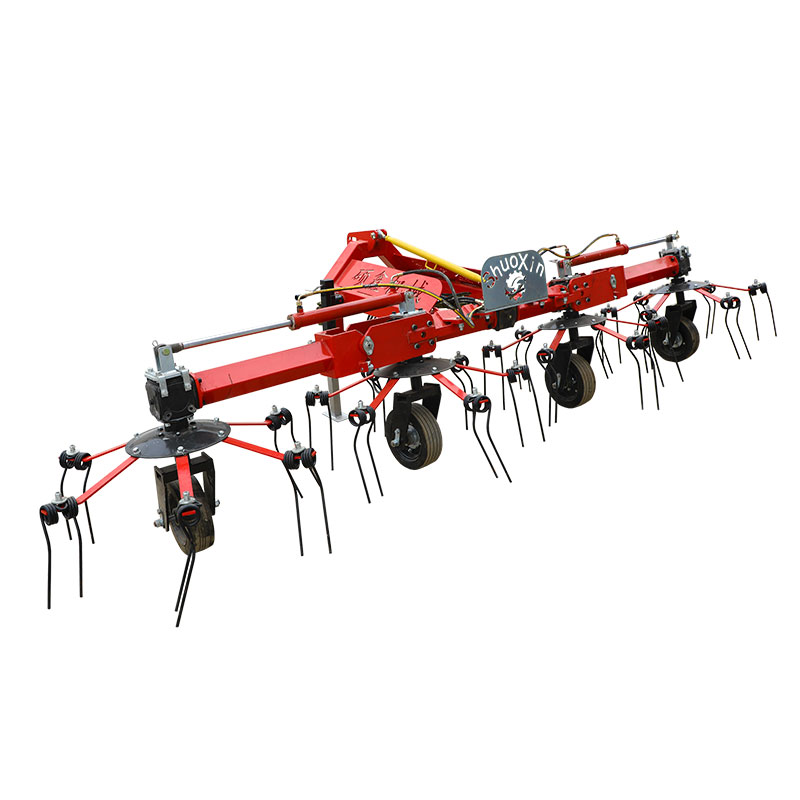

Tažné seno Rake Rotary Hay Rotary Rake

Shuoxin je tažné seno Rotační seno Rotační rake výrobce a dodavatel v Číně, který může velkoobchodní tažné seno rotační seno rotační hrábě.

Rotační hrábě jsou k dispozici v rotačním a pružinovém typu. Během provozu je hrábě taženo dopředu traktorem a poháněno výstupním hřídelem.

Je ovládána pevnou vačkou nainstalovanou uprostřed a otáčí se kolem střední osy, aby se dokončilo akcí, jako je plevel a odstranění trávy.

Rotační pružina je vybavena množstvím pružinových zubů kolem rotující části a pružinové zuby jsou otevřeny odstředivou silou pro provádění operace Sward.

Pokud změníte montážní úhel pružinového zubu, můžete udělat travní práci.

Rotační trávníky mají volné trávy, nízkou ztrátu pastvin, znečištění světla a provozní rychlosti až 12 až 18 km/h, což je usnadňuje vyzvednutí s výběrovým zařízením.

Horizontální rotační hrábě se skládá hlavně ze zavěšeného zařízení, procházky, sraženého zubu, sběrného přepážky a redukční rychlosti. Během práce je napájení poskytováno výkonem traktoru. Jeho pracovní princip je: napájení je přenášeno na převodovku ke změně rychlosti přes univerzální převodovku kloubů, přes zpomalení zkosení prvního stupně, otočení rotačního hřídele disku, rotujícího disku a chůze svislá osa zařízení kola je pevně upevněna pomocí šroubů a malými kulatými ořechy. Sestava zubu čelisti je upevněna na otočný stůl pomocí sedadla zubu na otočném stole. Když se otočení otočí, rakeové rameno se otočí s rotací otočného stolu, čímž si uvědomí pastviny. Integrované operace

I.Feature tawingského seno Rake Rotary Hay Rotary Rake

Hraček je stroj na sklizeň pícnin, který integruje pastviny. Po sklizni pastviny musí být co nejdříve dosažena podmínek balingu, musí být pastvina sluncem osvětlená rozmetačem. Rozmetadlo může rovnoměrně šířit pastvinu v poli, což usnadňuje rychlé odpařování vody a usnadňuje řezání pastviny v balících nebo suché před siláží. Když může vlhkost pastviny dosáhnout stavu, kde může být vysušen, plodiny se shromažďují do stodoly s hrábě a rozbijí se do proužků v přípravě na vázací operace. Když hrabání pracuje, použijte pružinové zuby k jemně pohybu plodiny, abyste shromáždili nebo šířili slunce a vyhýbali se smíšeným zbytkům nebo kamenům v plodině, abyste zlepšili kvalitu pastviny nebo zeleného krmiva.

Podle standardu rotační sekačky JB/T 10905-2008 by sekačka měla splňovat následující standardy:

Kolekce červa by měla být čistá, ztráta pastviny je

malý a míra úniku by měla být menší než 5%;

(2) šířka zásobníku je 2 ~ 4,0 m;

(3) produktivita vojtěšky je 2,0 ~ 4,8 HM2/h;

(4) Rozsah výkonu hraběte je 17,5-25 kW.

Rotační hrábě jsou k dispozici v rotačním a pružinovém typu. Během provozu je hrábě taženo dopředu traktorem a poháněno výstupním hřídelem. Je ovládána pevnou vačkou nainstalovanou uprostřed a otáčí se kolem střední osy, aby se dokončilo akcí, jako je plevel a odstranění trávy. Rotační pružina je vybavena množstvím pružinových zubů kolem rotující části a pružinové zuby jsou otevřeny odstředivou silou pro provádění operace Sward. Pokud změníte montážní úhel pružinového zubu, můžete udělat travní práci. Rotační trávníky mají volné trávy, nízkou ztrátu pastvin, znečištění světla a provozní rychlosti až 12 až 18 km/h, což je usnadňuje vyzvednutí s výběrovým zařízením.

II.Main Struktura a Princip provozu

Podle vztahu mezi směrem pastvin a směrem stroje lze Rake rozdělit do horizontálních a bočních dvou kategorií (model používá boční trávu).

Boční tráva integrovaná tráva je rovnoběžná se směrem rozvoje stroje. Protože tráva má malou vzdálenost pohybu a menší začlenění, profil trávy po sklizni je relativně úhledný, volný a jednotný a je vhodný pro vysoce výnosné přírodní travní porosty a umělé travní porosty.

Aby byla zajištěna kvalita a efektivitu sklizně pastvin, používá se princip a struktura bočních hrabat.

1. Rake Power

Model přijímá tříbodové suspenze, která je napájena výstupem hřídele spline z traktoru vpředu a přenáší výkon zatahovacím hřídelem spline. To znamená, že během řízení traktoru může být práce sekačky po zavěšení spuštěna a zastavena podle libosti, takže sekačka může být zahájena a zastavena podle libosti, když nefunguje nebo se otáčí, aby se zlepšila jeho použitelnost.

2. Celková struktura hráče

Jakotažné seno Rake Rotary Hay Rotary RakeMá mnoho funkcí, jako je spěchání trávy, vyrovnávání, sušení a pohyb, převrácení lze použít k integraci čistých a pravidelných pastvin a pastviny mají kratší vzdálenost k cestování a počet pastvin je snížen a ztráta trávy a přístup k vyšší výživové složení, v souladu s moderním konceptem krmení zvířat. Za tímto účelem je uvedena celková struktura horizontálního rotačního hráče naší společnosti.

Horizontální rotační hrábě se skládá hlavně ze zavěšeného zařízení, procházky, sraženého zubu, sběrného přepážky a redukční rychlosti. Během práce je napájení poskytováno výkonem traktoru. Jeho pracovní princip je: napájení je přenášeno na převodovku ke změně rychlosti přes univerzální převodovku kloubů, přes zpomalení zkosení prvního stupně, otočení rotačního hřídele disku, rotujícího disku a chůze svislá osa zařízení kola je pevně upevněna pomocí šroubů a malými kulatými ořechy. Sestava zubu čelisti je upevněna na otočný stůl pomocí sedadla zubu na otočném stole. Když se otočení otočí, rakeové rameno se otočí s rotací otočného stolu, čímž si uvědomí pastviny. Integrované operace

Iii. Specifikace

1. Specifikace

2.Turn Table

Na spodním konci reduktoru rotačního hrábě je točny. Otočný stůl rovnoměrně

Distribuuje 6 rakeových ramen podél obvodu. Rake zuby jsou upevněny na rotujícím disku. Konec každého rakeového zubu opravuje pár pružinových zubů. Když je hráz v provozu, je napájení rakního zubu poskytováno gramofonem a rakeové rameno je otočeno rotačním disku, čímž si uvědomí operace sráznutí.

Horní část zaváděcí desky má nastavovací rukojeť (jak je znázorněno na obrázku), zvedne rukojeť a otáčí otočný stůl, aby upravil úhel libovolní lišty. Různé úhly mají různé funkce, takže stroj má různé funkce, převážně trávu, zploštění, sušení slunce, migraci atd.

3.tine

Struktura srážek je znázorněna na obrázku. Horní konec hrudníku je vyroben ve tvaru svitku, aby se zvýšila jeho elasticita, aby se snadno překonal překážku. Spodní konec zubu s hrotkou je vytvořen ve tvaru oblouku, takže pastvina může být zvednuta a válcovaná podél povrchu zubu a pružinový kroužek se otáčí. Vlevo a vpravo se počet kol rovná levé a pravé čtyři kruhy. Použití materiálu 60SI2MN, odolné a dobré elasticity.

4.pto hřídele

Hnací hřídel přenáší hlavně výstupní výkon traktoru na reduktor. V důsledku velké vzdálenosti mezi výstupním hřídelem traktoru a vstupním hřídelem reduktoru rychlosti, aby se zajistila spolehlivost přenosu výkonu, je jeden konec přenosové hřídele připojen k výstupní hřídeli traktoru podle požadavků na rychlost a požadavky na přenos a druhý konec prochází propojením. Je spojena se vstupním koncem hřídele pastorkového ozubeného vozidla reduktoru, aby si uvědomil hladký přenos energie.

5. Transmisní mechanismus

Podle požadavků na polohu a strukturu je reduktor umístěn na paletu 4, jeho vstupní konec malého zkoseného hřídele je spojena s převodovkou a výstupní konec konec velkého zkoseného konec hřídele je spojen s disku. Struktura je znázorněna na obrázku níže.

IV.instalace požadavků na tažné seno Rotační seno Rotační hrábě

Po opravě podle seznamu balení produktu vyberte plochou podlahu a pokračujte se sestavou v pořádku.

1. Otočte hlavní rám vzhůru nohama a poté nainstalujte pneumatiky;

2. Otočte hlavní rám vzhůru nohama a položte na přední konec dvě nohy, aby hlavní rám zůstal v rovnováze.

3. sestavte horní stopkovou tyč najednou, věnujte pozornost, abyste zajistili, že ložisko konce tyče musí být v drážce vačky, aby se vačka mohla otočit, aby se otočila zub hrot;

4. Namontujte spojovací tyč trávy a připojte travní přepážku.

Vložte vstupní hřídel 6 do rukávu hřídele SPLINE hřídele vstupního hnacího hřídele 6 a zajistěte kolík pro dokončení instalace.

V.Operace a používání

1. Před použitím plně přidejte mazivo do každé rotující části;

2. Při úpravě pomalu spusťte implementaci na zem, abyste zastavili traktor a zastavili jej. Přísná nastavení a údržba ve stavu spouštění;

3. Během operace by měl řidič potvrdit, že před zahájením provozu není v určitém rozsahu nikdo nebo jiné překážky;

4. Na konci práce je nutné vybrat si místo vyrovnávání tak, aby bylo zajištěno bezpečné parkování nástrojů;

5. Během operace nesmí provádět svévolně ostré zatáčky a je zakázáno zvýšit implementaci bez otáčení země.

6. Při přepravě sundejte zadní výstupní zařízení, abyste se ujistili, že se stroj zastaví, stroj se zvedne více než 20 cm od země a zkracuje spojovací tyč travní přepážky, aby usnadnil přepravu.

Vi.Maintenance and Direshooting

1. Pravidelně kontrolujte stupeň utahování všech šroubů a ořechů;

2. Aby se zajistilo, že mazání převodovky na místě, flexibilní rotace;

3. Aby se zajistilo, že ložisko není poškozeno, je vzhled tvaru zubu ideální, včasná náhrada opotřebovaných nebo poškozených částí;

4. Zkontrolujte příslušné záležitosti každých 8 hodin práce.
