Hnací hřídele traktoru

Thehnací hřídele traktorujsou důležitou součástí systému přenosu výkonu v zemědělských strojích. Hlavní funkcí je efektivně přenést výkon motoru na kola nebo doprovodné zemědělské stroje, sloužící jako sestava jádra, která zajišťuje provozní účinnost a bezpečnost jízdy traktoru.

Strukturální složení

Trubka přenosové hřídele: Vyrobeno z hliníkové slitiny s vysokou pevností, je hlavní součástí přenosu výkonu a vydrží točivý moment a ohýbání napětí.

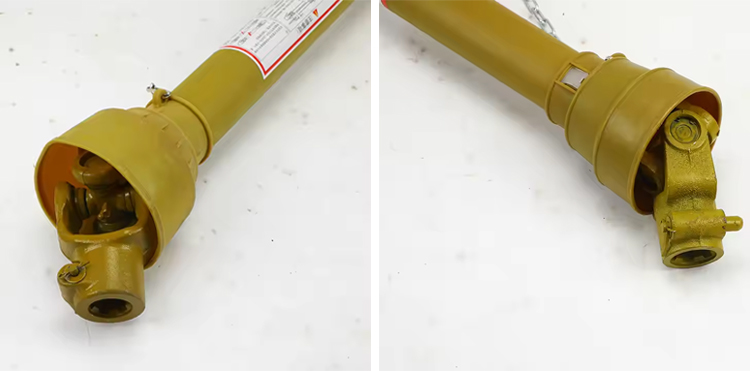

Univerzální kloub: Umožňuje přenos napájení mezi vstupními a výstupními koncemi, které nejsou ve stejné rovině. Maximální úhel může dosáhnout 80 °. Přijímá strukturu míčové klece, aby byla zajištěna hladký přenos.

Spojení a zkosení hřídele: spojuje převodovku a pohonnou nápravu. Konstrukce obdélníkového zkosení zvyšuje přesnost přenosu.

Ložiska a těsnění: V kombinaci se používají kuličková ložiska s hlubokou drážkou (pro vysokorychlostní a těžké zatížení), válcová ložiska (se silnou nosnou kapacitou) a posuvná ložiska (pro nízkou rychlost a těžké zatížení). Olejová těsnění zabraňují úniku mazacího oleje.

Běžné tvary a funkce

Tvar splinehnací hřídele traktorumůže přímo ovlivnit jeho rotační účinnost a kapacitu nesoucí zátěž a je také použitelná pro různé scénáře aplikací.

Obdélníková spline

● Přijímá metodu centrování malých průměrů a zajišťuje dobrou stabilitu soustředění. Deformace způsobená tepelným zpracováním může být eliminována broušením, aby se zaručila vysoká přesnost.

● U více zubů může rozptýlit zatížení a je vhodné pro pevné připojení nebo posuvné spojení se středním až malým zatížením.

● Kořen zubu je relativně mělký, což vede k menší koncentraci napětí. Síla hřídele a náboje je méně oslabená a vysokou přesnost lze dosáhnout broušením.

● Obyčejně se používá při mechanických přenosech traktorů, automobilů, strojních přístrojů atd., A je zvláště vhodný pro situace vyžadující vysoké zarovnání a vedení.

Involuce spline

● Profil zubu je evoluční křivka. Když je podroben zátěži, generuje radiální sílu a zajišťuje, že každý zub je rovnoměrně namáhán, což má za následek vysokou pevnost a dlouhou životnost.

● Může být běžně používán pro zarovnání bočních zubů nebo také pro zarovnání velkého průměru nebo malého průměru.

● Proces je podobný procesu u zařízení, což usnadňuje dosažení vysoké přesnosti a zaměnitelnosti.

● Je vhodný pro spojení s velkým zatížením, požadavky na přesnost s vysokým zarovnání a velké rozměry.

Trojúhelníková spline

● Jednoduché zpracování: Zuby jsou malé a četné, usnadňují nastavení a sestavení a způsobují minimální oslabení šachty a náboje.

● Vhodné pro statické spojení s malými průměry a nízkými zatíženími, jako jsou připojení tenkostěnných dílů.

● Jednoduchá struktura a nízké výrobní náklady.

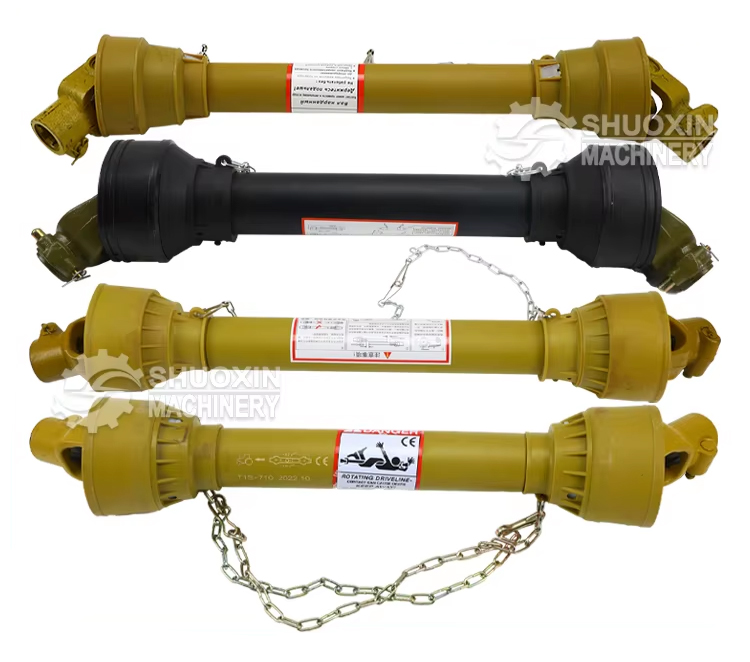

Tytohnací hřídele traktoruProdukované a vyvinuté společností Shuoxin® je navrženo hlavně tak, aby nepřetržitě poskytovalo účinná a trvalá řešení přenosu pro globální zemědělství, což umožňuje více zemědělcům snadno provádět své zemědělské operace.
